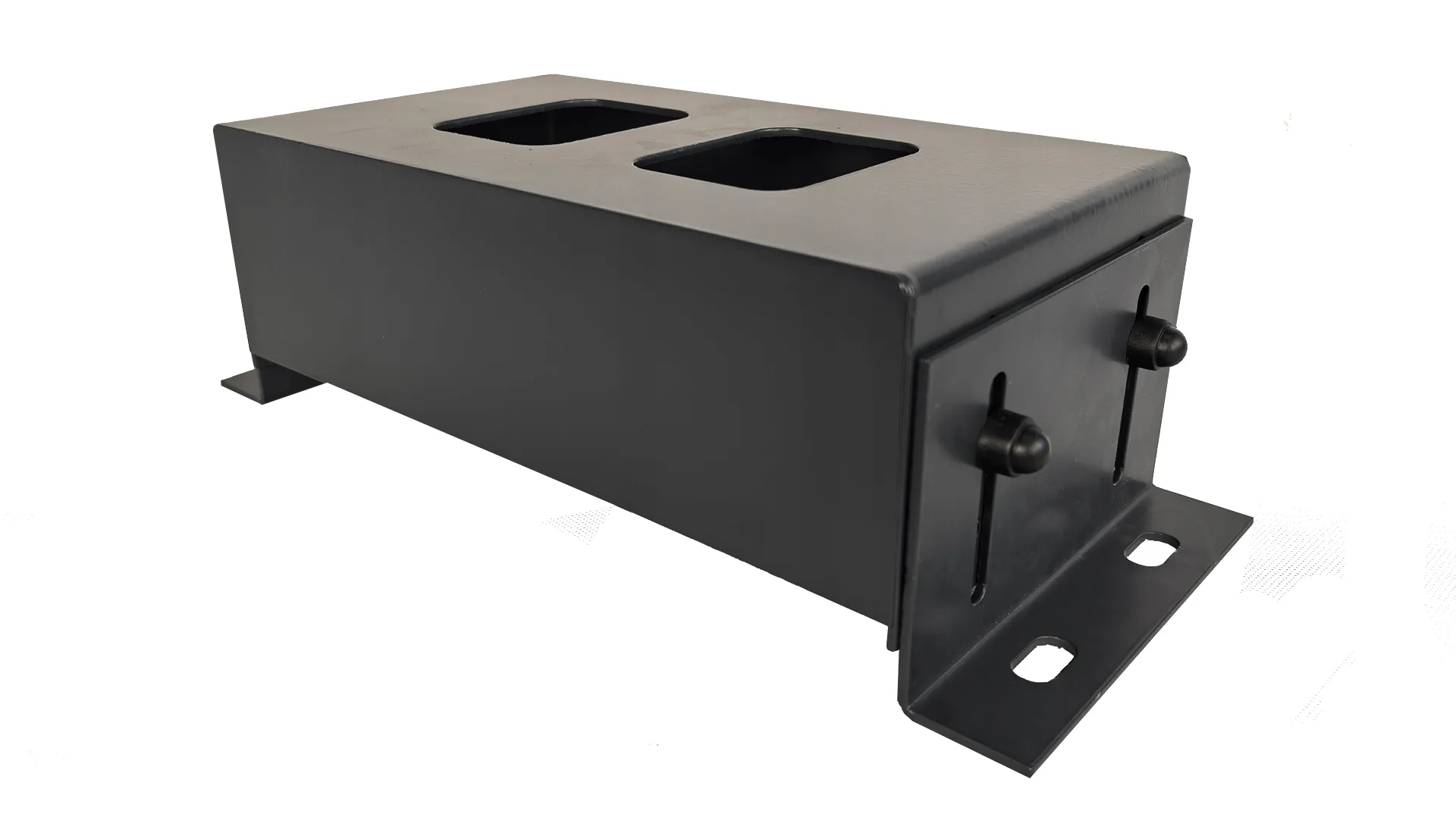

Podstawa pod napęd DTM MOVATIC do bramy przesuwnej

Zastosowanie

• Profesjonalna podstawa DTM MOVATIC do montażu napędów bram przesuwnych.
• Umożliwia precyzyjne dopasowanie wysokości z zachowaniem maksymalnej sztywności zamontowanego napędu.

✔️ Konstrukcja i materiały:

• Korpus oraz stopy: stalowa blacha 3,0 mm.
• Osłony boczne: stalowa blacha 1,5 mm – obustronne.
• Konstrukcja w całości spawana – w przeciwieństwie do podstaw skręcanych, co przekłada się na wyższą sztywność i trwałość konstrukcji.
• Zabezpieczenie antykorozyjne:
  • ocynkowanie galwaniczne
  • malowanie proszkowe (RAL 7016 – antracyt)

✔️ Dopasowanie konstrukcyjne

• Podstawa dedykowana do konkretnego typu napędu DTM NOVATIC.

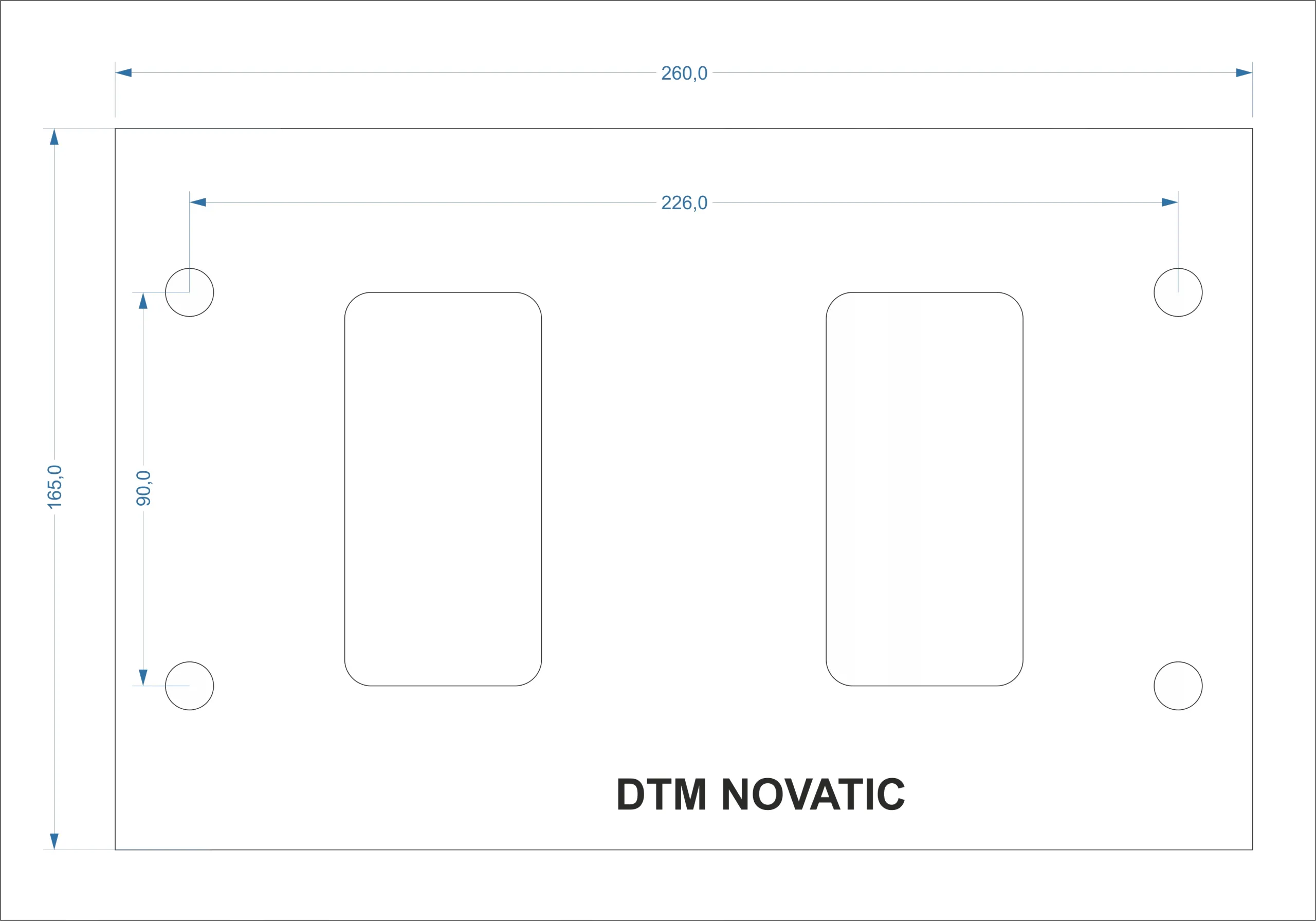

• Otwory montażowe, przepust kablowy oraz wymiary płyty montażowej są:
  • zgodne z konstrukcją urządzenia
  • odwzorowują oryginał dostarczany przez producenta

✔️ Dobór podstawy do napędu

• Przed zakupem warto:
  • Sprawdzić rozstaw otworów montażowych
  • Zweryfikować wymiary płyty montażowej danego napędu

 Przewaga nad podstawami uniwersalnymi

• Brak nadmiarowych otworów oraz zbędnych rozmiarów, jak w podstawach uniwersalnych (projektowanych „do wszystkich typów”).
• Lepsze dopasowanie i symetryczne ustawienie napędu.
• Brak ryzyka kolizji z regulowanymi stopkami napędu (w uniwersalnych płytach stopki mogą wpadać w zbędne otwory).

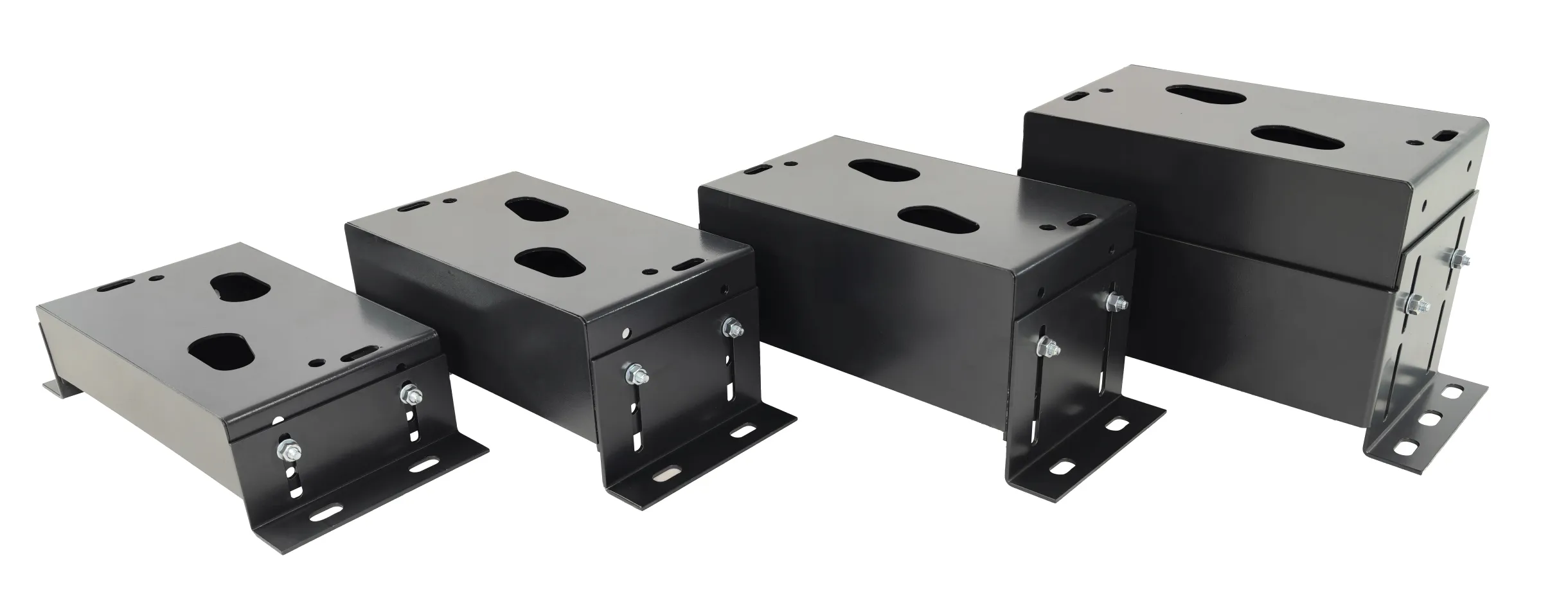

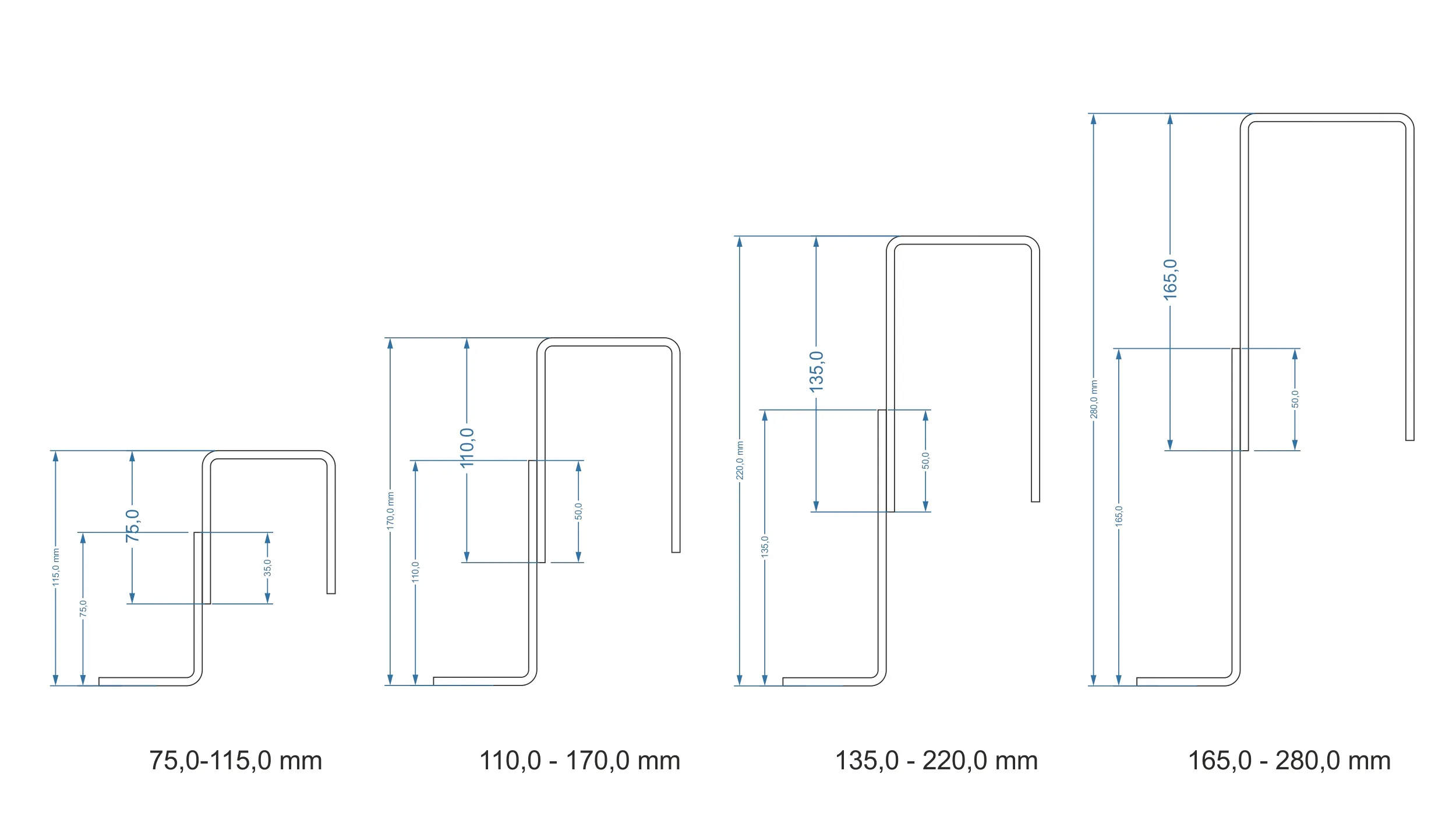

✔️ Zakres wysokości i warianty

• Wariant A: 75 – 115 mm
• Wariant B: 110 – 170 mm
• Wariant C: 135 – 220 mm
• Wariant D: 165 – 280 mm (podwójny korpus)

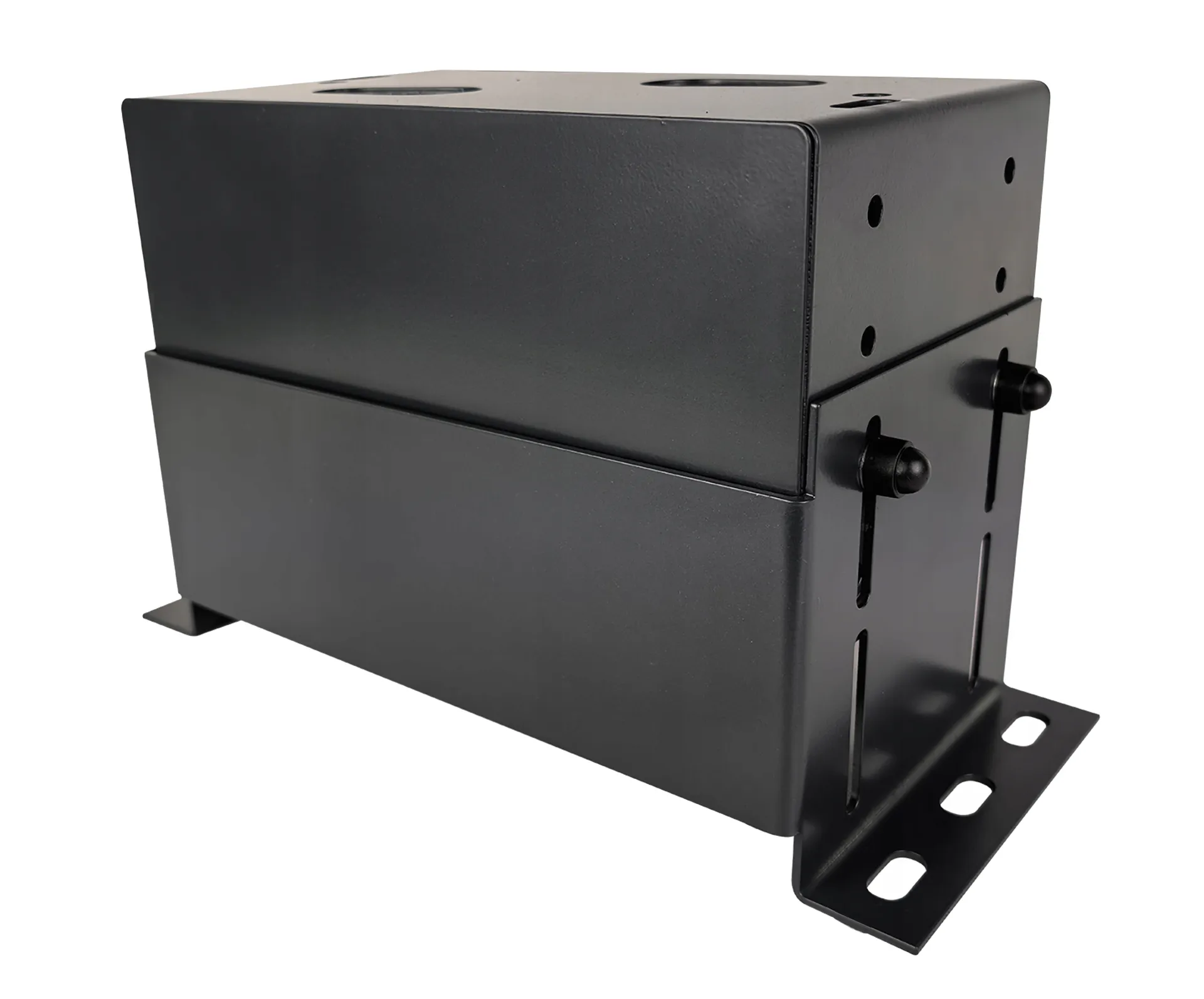

✔️ Wariant D – podwójny korpus (165 – 280 mm):

• Wariant D jest przeznaczony do mocniejszych napędów.
• Zapewnia wysoką sztywność w całym zakresie regulacji – również przy maksymalnym rozstawie.

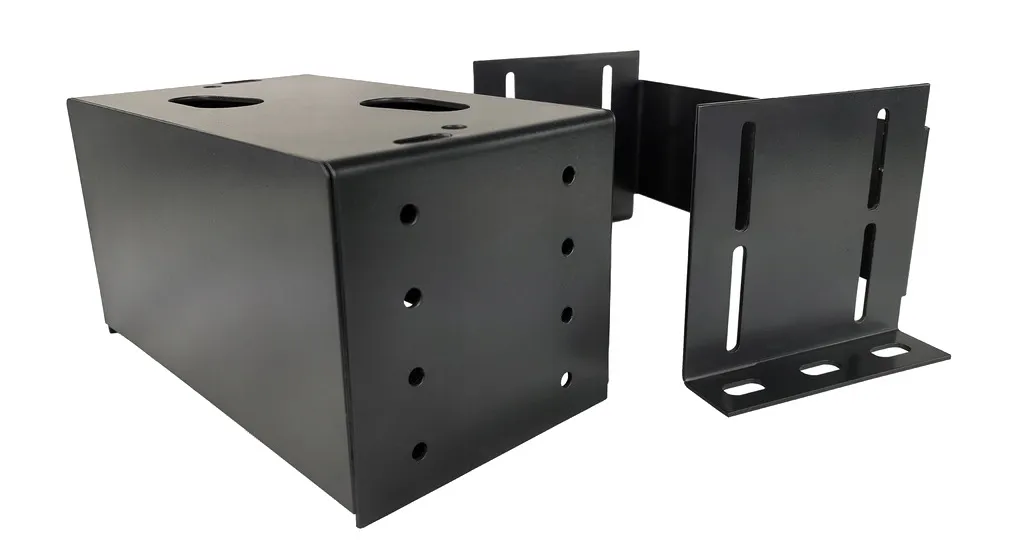

✔️ Budowa wariantu D:

• Korpus główny – wykonany jako spawana całość.
• Korpus dolny – wykonany z jednego formatu blachy, nie z oddzielnych części (jak w mniejszych wariantach A/B/C).

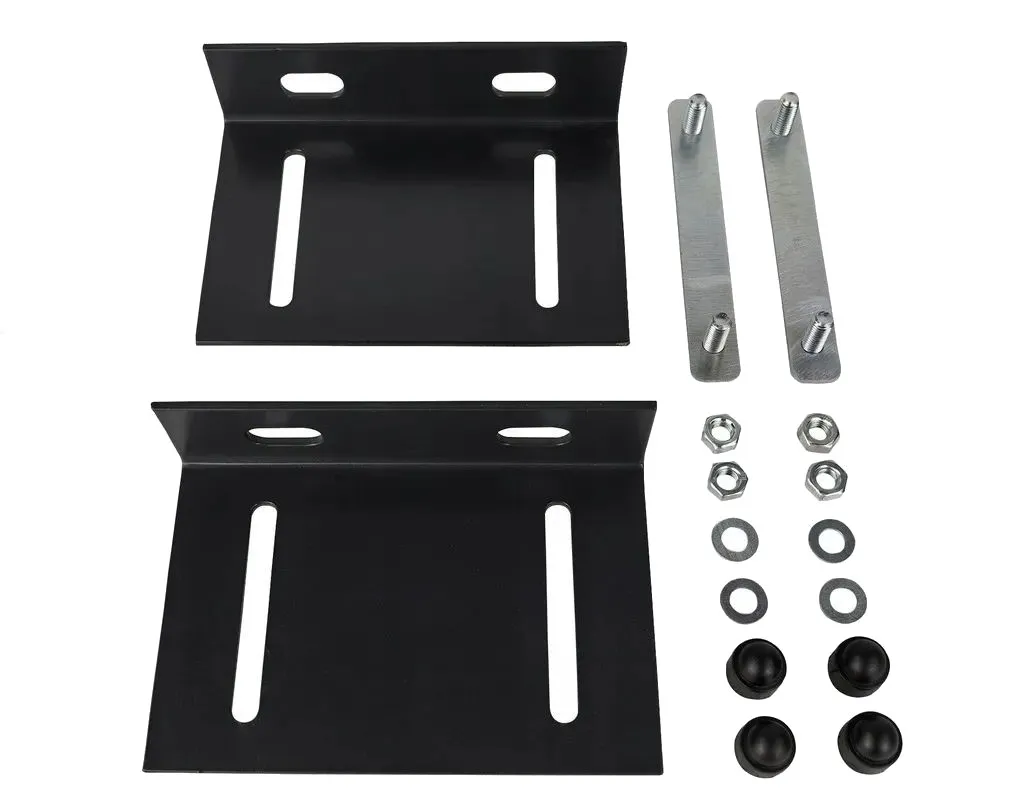

W skład zestawu wchodzi:

• 1 x korpus (spawany) (wariant D: 1 x główny (spawany) + 1 x dolny (pełna blacha))
• 2 x stopy
• 2 x łącznik M8
• 4 x podkładki
• 4 x nakrętki
• 4 x plastikowe kołpaki ochronne

 Podsumowanie kluczowych cech

• Konstrukcja w całości spawana (nie skręcana).
• Stal 3 mm (korpusy i stopy), osłony boczne 1,5 mm.
• Ocynkowanie galwaniczne i malowanie proszkowe (RAL 7016).
• Otwory montażowe i przepusty zgodne z dedykowanym napędem.
• Brak uniwersalnych otworów – pełne dopasowanie.
• Wariant D: podwójny korpus zapewniający sztywność nawet przy maksymalnym rozstawie.

✔️ Informacje dodatkowe

• Istnieje opcja wykonania podstawy w innym kolorze – czas realizacji do 5 dni roboczych.
• Możliwe jest wykonanie podstaw o niestandardowych parametrach na indywidualne zamówienie.
• Produkt można spersonalizować poprzez umieszczenie logo firmowego na obudowie (na zamówienie).

Szczegóły dotyczące niestandardowych opcji dostępne są przed zakupem.
